Echarts图表管理方式总结

由于最近项目图表非常多，而且很多都是有共性的，于是摸索除了一套便于管理的图表配置方式。
一种是处理共性的，可参考下方的1,2,3,4
一种是处理特殊性的，可参考下方的5，
其实两种方式可以共用。

1.基本样式模块化

把一些常用的属性一块一块写好。下面举一些例子

名称	示例
提示样式
label样式
常见legend

import * as echarts from 'echarts';

// 配置要用到的颜色组
const colorGroup = [
   ['rgba(255, 208, 0, 1)', 'rgba(255, 208, 0, 0.4)'],
   ['rgba(25,163,223,1)', 'rgba(25,163,223,.4)'],
   ['rgba(59, 255, 137, 1)', 'rgba(59, 255, 137, 0.4)'],
   ['rgba(0, 255, 247, 1)', 'rgba(0, 255, 247, 0.4)'],
   ['rgba(0, 205, 132, 1)', 'rgba(0, 205, 132, 0.4)'],
   ['#bfd214', '#6699ff'],
   ['#99da69', '#01babc'],
   ['#5ff6e9', '#7370fd'],
   ['#f5b159', '#f4d66c'],
   ['#695af2', '#92f6be'],
   ['#b9f692', '#f4d66c'],
   ['rgba(0,244,255,1)', 'rgba(0,77,167,1)'],
   ['rgba(230, 230, 0, 1)', 'rgba(230, 230, 0, 0.4)'],
   ['rgba(255, 77, 77, 1)', 'rgba(255, 77, 77, 0.5)'],
   ['rgba(  255, 255, 102, 1)', 'rgba(  255, 255, 102, 0.5)'],
];

// 自定义提示框样式
const getTooltip=(title,unit)=>({
   trigger: 'axis',
   axisPointer: {
      type: 'cross',
      label: {
         backgroundColor: '#6a7985'
      }
   },
   formatter: (params)=>{
      return `<div style="width:200px">
         <div>${params[0].name}</div>
         <div style="display:flex;justify-content:space-between;align-items:center;height:10px">
            <div style="height:100%;display:flex;align-items:center;">
               <div style="width:10px;height:10px;border-radius:5px;background:${params[0].color};margin-right:4px"></div>
               <div>${title}</div>
            </div>
            <div>${params[0].value}${unit}</div>
         </div>
      </div>`
   }
})

// 图表标题样式
const TitleStyle = {
   left: 'center',
   textStyle: {
      color: '#09d9b9',
      fontWeight: 'bold',
      fontSize: '18px'
   }
};

// 横轴滑块
const DataZoom=(length,max=5)=>({
   top: "92%",
   id: 'dataZoomX',
   type: 'slider',
   xAxisIndex: [0],
   filterMode: 'filter',
   zoomLock: true,
   height: 16,
   brushSelect: false,
   show: length>max,  // 当数据条数大于5时显示
   maxValueSpan:max   // 当前窗口允许显示的数据条数
})

// 横轴基本样式
const XAxisBaseStyle = {
   axisLine: { onZero: false },
   splitLine: { show: false },
   axisLine: {
      show: true,
      lineStyle: {
         color: '#5e96c7'
      }
   },
   nameTextStyle: {
      color: '#9ec2ff',
      fontSize: 12
   }
};

// 横轴样式（+ 格式化label）
const XAxisStyle = {
	...XAxisBaseStyle,
   axisLabel: {
      textStyle: {
         color: '#9ec2ff',
         fontSize: 12
      },
      // 自定义样式，由于横坐标基本都是 2022-12-13 11:10:10 这样的，
      // 所以这边单独做了格式化
      formatter: function (params) {
         let [date, time] = params.split(' ');
         return date + '\n' + time;
      }
   },
};



// 是否应用X轴间隔：每隔几个坐标要隐藏中间的数据。
// （有时候数据多也不像用间隔，所以再加个isApply参数）
const getIntervalXAxis = (isApply,length,max=5) => ({
   ...XAxisBaseStyle,
   axisLabel: {
      textStyle: {
         color: '#9ec2ff',
         fontSize: 12
      },
      formatter: function (params) {
         let [date, time] = params.split(' ');
         return date + '\n' + time;
      },
      ...((length > max && isApply)?{interval:Math.floor(length / max)}:{})
   }
});

// 图标位置
const GridStyle = {
   x: 46,
   y: 55,
   x2: 40,
   y2: 60
};

// 标题样式
const TitleStyle = {
   left: 'center',
   textStyle: {
      color: '#09d9b9',
      fontWeight: 'bold',
      fontSize: '18px'
   }
};

// legend固定样式
const TwoLegendStyle = {
   data: ['最高值', '最低值'],
   top: '2%',
   right:'4%',
   textStyle: {
      color: '#ffffff'
   }
};
// ...

2. 图表series样式模块化

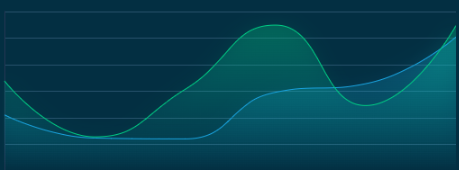

折线：

// 折线图样式
const SmoothLine = (firstColor = 'rgba(255, 208, 0, 1)', secondColor = 'rgba(255, 208, 0, 0.4)') => ({
   type: 'line',
   symbol: 'circle', // 默认是空心圆（中间是白色的），改成实心圆
   showAllSymbol: true,
   symbolSize: 0,
   smooth: true,
   lineStyle: {
      normal: {
         width: 1,
         color: firstColor // 线条颜色
      },
      borderColor: 'rgba(0,0,0,.4)'
   },
   itemStyle: {
      color: firstColor
   },
   areaStyle: {
      //区域填充样式
      normal: {
         //线性渐变，前4个参数分别是x0,y0,x2,y2(范围0~1);相当于图形包围盒中的百分比。如果最后一个参数是‘true’，则该四个值是绝对像素位置。
         color: new echarts.graphic.LinearGradient(
            0,
            0,
            0,
            1,
            [
               {
                  offset: 0,
                  color: secondColor
               },
               {
                  offset: 1,
                  color: 'rgba(10,219,250, 0)'
               }
            ],
            false
         ),
         shadowColor: secondColor, //阴影颜色
         shadowBlur: 20 //shadowBlur设图形阴影的模糊大小。配合shadowColor,shadowOffsetX/Y, 设置图形的阴影效果。
      }
   }
});

柱体：

// 柱状图样式
const BarStyle = (firstColor = 'rgba(0,244,255,1)', secondColor = 'rgba(0,77,167,1)') => ({
   type: 'bar',
   barMaxWidth: 20,
   barGap: '10%',
   itemStyle: {
      normal: {
         color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 0,
            y2: 1,
            colorStops: [
               {
                  offset: 0,
                  color: firstColor // 0% 处的颜色
               },
               {
                  offset: 1,
                  color: secondColor // 100% 处的颜色
               }
            ],
            global: false // 缺省为 false
         }
      }
   }
});

3. 图表options模块化

import ChartStyle from './ChartStyle';  // 把上面配置的所有样式都导进来


// 1. 单折线
// data ： 图表数据
// title : 图标标题
// unit ： 图标单位
// colors： 颜色组
// isSider: 是否显示滑块

const getLineOps = ({ data = {}, title = '标题', unit = '', colors = ChartStyle.colorGroup[0], isSider = true }) => {

   // 这些看数据结构处理
   const timepoints = data.map((item) => item.t).reverse();
   const values = data.map((item) => item.v).reverse();

   const option = {
      tooltip: ChartStyle.getTooltip(title, unit),
      grid: ChartStyle.GridStyle,
      title: {
         text: title,
         ...ChartStyle.TitleStyle
      },
      // 如果有滑块要求，再配置滑块属性
      dataZoom: isSider ? ChartStyle.DataZoom(timepoints.length) : [],

      xAxis: {
         type: 'category',
         data: timepoints,
         boundaryGap: true,
         // 如果要滑块，我这边就不应用间隔了
         ...ChartStyle.getIntervalXAxis(!isSider, timepoints.length)
      },
      yAxis: {
         type: 'value',
         name: unit,
         ...ChartStyle.AxisStyle
      },
      series: [
         {
            data: values,
            ...ChartStyle.SmoothLine(colors[0], colors[1])
         }
      ]
   };
   return option;
};

// 2. 双折线
const getTwoLinesOps = ({ data = [tops, lows], title = '标题', unit = '', colors = [ChartStyle.colorGroup[1], ChartStyle.colorGroup[2]], isSider = true }) => {
   const timepoints = data[0].map((item) => item.t).reverse();
   const top_values = data[0].map((item) => item.v).reverse();
   const low_values = data[1].map((item) => item.v).reverse();

   const option = {
      tooltip: ChartStyle.Tooltip,
      grid: ChartStyle.GridStyle,
      legend: ChartStyle.TwoLegendStyle,
      title: {
         text: title,
         ...ChartStyle.TitleStyle
      },
      dataZoom: isSider ? ChartStyle.DataZoom(timepoints.length) : [],
      xAxis: {
         type: 'category',
         data: timepoints,
         boundaryGap: false,
         ...ChartStyle.getIntervalXAxis(!isSider, timepoints.length)
      },
      yAxis: {
         type: 'value',
         name: unit,
         ...ChartStyle.AxisStyle
      },
      series: [
         {
            name: '最高值',
            data: top_values,
            ...ChartStyle.SmoothLine(...colors[0])
         },
         {
            name: '最低值',
            stack: 'Total',
            data: low_values,
            ...ChartStyle.SmoothLine(...colors[1])
         }
      ]
   };
   return option;
};

// 以此类推，可以配置各种图表的options

4. 图表配置

给各类图表配置一些默认属性

export const Charts = {
   water_level: {
      name: '水位',
      maxTitle: '历史最高水位',
      minTitle: '历史最低水位',
      unit: 'm',
      instance: null,
      colors: [colorGroup[1], colorGroup[1], colorGroup[4]], // 颜色组
      getOneOps: getLineOps,// 如果是单数据，使用的配置函数
      getTwoOps: getTwoLinesOps// 如果是双数据，使用的配置函数
   },
    flow_rate: {
      name: '流速',
      maxTitle: '历史最大流速',
      minTitle: '历史最低流速',
      unit: 'm/s',
      instance: null,
      colors: [colorGroup[2], colorGroup[1], colorGroup[4]],
      getOneOps: getLineOps,
      getTwoOps: getTwoLinesOps
   },
};

如何使用？

// 1. 获取默认配置的属性
// 假设有个图表叫water_level
const key='water_level'
const Chart = Charts[key]  // 获取默认属性

// 2. 传入图表数据，获取图表options
// 当有多个图表都要遍历渲染，或者这个图表有多种展现形式，那么用这种bind的形式就非常不错
// 下面用的是getOneOps 单数据的情况，还可以根据情况切换其他options，比如配置的getTwoOps
// 假设data是该图表获取到的数据，
const getOps = Chart.getOneOps.bind(null, {
		  data:data.list, // 传入数据
		  title:data.cn_col, // 图表标题，没有的话可以用默认属性 Chart.name
		  unit:data.unit,// 图表标题，没有的话可以用默认属性 Chart.unit
		  colors: Chart.colors[0], // 图表配置的颜色
		  isSider: false // 是否显示滑块
	   });

// 3. 获取dom与渲染
if (Chart.instance === null) {
   Chart.instance = echarts.init(document.getElementById(key));
}
Chart.instance.setOption(getOps());

对应的图表容器

<div id={key} className="mybox"></div>

5. 图表容器封装

有时候图表要放在一个统一的容器里，或者有些内容也要放在和它们一样的容器里，这时候可以用到高阶组件。假设有个容器样式长这样，那么首先就要设计好这个容器样式，然后只要传入标题和内容/图表就能出效果。这种模式适合数据统一由父级获取的情况
![[Pasted image 20230331112220.png]]

1. 高阶组件封装

import React from 'react';
import * as echarts from 'echarts';

// 包装内容：传入内容组件，再传入一些配置
// chartbox-base类是容器样式
export const wrapContent = (Component, { title = '模块名称', id = 'moduleid' }) => {
   class Container extends React.Component {
      render() {
         return (
            <div className="chartbox-base" id={id} key={id}>
               <div className="header">
                  <span className='title'>{title}</span>
               </div>
               <div className="content">
                  {
                     Component && <Component {...this.props} />
                  }
               </div>
            </div>
         );
      }
   }
   return Container;
};

// 包装图表：传入配置与内容组件，由于内容组件可要可不要，所以挪到了后面
// 这里的配置包含option 也就是图表的option
// 有了这个高阶组件，图表注册和销毁就不用再外层处理了
export const wrapChart = ({id = 'moduleid', title = '模块名称', option={}, minHeight='220px' },Component) => {
   class Container extends React.PureComponent {
      componentDidMount(){
         if (typeof this.chart === 'undefined') {
            this.chart = echarts.init(document.getElementById(id));
         }

         option && this.chart.setOption(option);
      }


      componentWillUnmount(){
         this.chart.dispose();
      }
      render() {
         return (
            <div className="chartbox-base" key={id} >
               <div className="header">
                  <span className='title'>{title}</span>
               </div>
               {
                  Component
               }
               <div className="content" id={id} style={{minHeight}}>

               </div>
            </div>
         );
      }
   }

   return Container;
};

2. 如何使用？

首先得有一个父界面来放容器呀。假设要放入一个内容，一个图表，它们共用同一个容器：

import BaseInfo from './BaseInfo';
import WaterStats from './WaterStats';


<div>
	<BaseInfo/>
	<WaterStats data={}/>       // 可传入在父级获取到的一些数据
</div>

那这些组件是怎么来的呢？

3. 内容组件：BaseInfo.js

import React from 'react';
import { wrapContent } from '../utils';  // 导入刚才封装内容的高阶组件

const BaseInfo = () => {
   return <div>
	   放入内容
   </div>
};

// 包装了之后，就会多出一个
export default wrapContent(BaseInfo, { title: '农场简介', id: 'baseInfo' });

4. 图表组件：WaterStats.js

import React from 'react';
import { wrapChart,ChartStyle } from '../utils';

// 除了基本的图表，也可以放入额外的内容，这里就发挥到了wrapChart的第二个参数的作用了
const TopInfo = ({data}) => {
   return (
      <div className='otherinfo'>一些内容 </div>
   );
};

const WaterStats = ({data}) => {
   const option = {
      // 配置图表option
   };

   //
   const DOM = wrapChart({ title: '水文统计', id: 'water_stats', option, minHeight: '160px' }, <TopInfo data={data} />);

   return <DOM />;
};

export default WaterStats;
